MV-MIPI-SC130M 数据手册
1 介绍

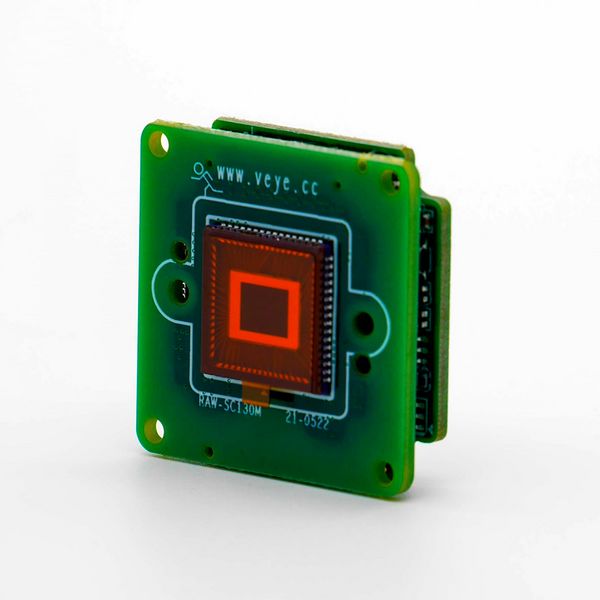

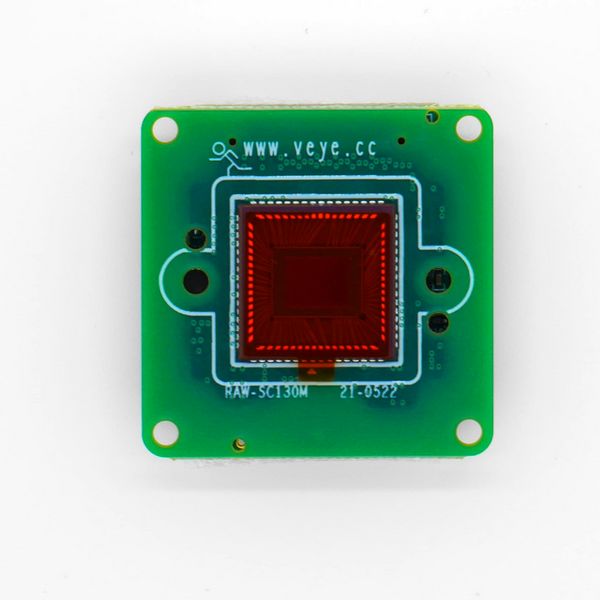

MV-MIPI-SC130M是一款130万像素MIPI接口的黑白面阵工业相机。这款相机体积（29*29mm）小巧，功能丰富，适合作为图像采集部件集成。
2 资源特性
- 1/2.7英寸130万像素SmartGS® SC130GS-M CMOS传感器
- MIPI CSI-2 接口
- RAW8，RAW10数据格式
- 支持视频流模式，普通触发模式
- 支持硬触发，软触发等触发源
- 支持触发帧数、间隔、延迟，触发滤波功能
- 支持闪光灯同步及自定义输出IO设置
- 支持灵活的ROI设置
- 支持灵活的帧率设置
3 技术规格
| 技术规格 | |
| 传感器工艺技术 | CMOS |
| 快门类型 | 全局快门 |
| 传感器型号 | 思特威SmartGS® SC130GS-M |
| 黑白彩色 | 黑白 |
| 靶面尺寸 | 1/2.7 英寸 |
| 像素尺寸 | 4μm × 4μm |
| 分辨率 | 1280（H） × 1024（V） |
| 最大帧率 | 1280 × 1024@214fps RAW8
1280 × 1024@177fps RAW10 |
| 增益 | 0-40dB，0.1dB step |
| 曝光时间 | ≤ 1/最大帧率(秒) |
| 快门模式 | 自动曝光，手动曝光，一键曝光 |
| ISP功能 | 静态坏点矫正，8bit GAMMA，用户自定义LUT |
| ADC精度 | 10 bit |
| 像素输出格式 | RAW8，RAW10 |
| ROI | 支持 |
| 镜像 | 支持水平镜像、 垂直镜像输出 |
| 工作模式 | 流模式，硬触发，软触发 |
| 触发控制 | 触发信号滤波，触发信号延迟，触发信号极性控制 |
| 闪光灯控制 | 闪光灯控制信号输出，闪光灯控制信号延迟，信号极性控制 |
| 电气特性 | |
| 数据接口 | 协议类型：MIPI CSI-2
速率/lane：1.5Gbps lane数：2 lane |
| 通讯接口 | I2C 3.3V |
| 数字IO | 非隔离IO：1个触发输入，2个多功能输出，3.3V电平 |
| 供电 | 5V DC |
| 额定功率 | 1.0W@ 5V DC |
| 结构 | |
| 裸板尺寸 | 长*宽*高 = 29*29*11mm,含传感器高度 |
| 镜头座 | C-MOUNT03，S-MOUNT01，需另配 |
| 工作环境 | |
| 温度 | 工作温度：-30℃~ 60℃ |
| 湿度 | 95%无凝结 |
4 传感器光谱响应特性
| 传感器型号 | 光谱灵敏度 |
| SC130GS-M |
5 接口引脚功能说明
| J3: CSI-2接口，上接触 | ||
| 引脚号 | 名称 | 说明 |
| 1 | GND | |
| 2 | VCC | 5V |
| 3 | VCC | 5V |
| 4 | VCC | 5V |
| 5 | VCC | 5V |
| 6 | GND | |
| 7 | ENABLE | 电源使能，3.3V，高电平使能 |
| 8 | GND | |
| 9 | MIPI_L0_N | 数据线0负端 |
| 10 | MIPI_L0_P | 数据线0正端 |
| 11 | GND | |
| 12 | MIPI_L1_N | 数据线1负端 |
| 13 | MIPI_L1_P | 数据线1正端 |
| 14 | GND | |
| 15 | MIPI_CK_N | 时钟线 负端 |
| 16 | MIPI_CK_P | 时钟线 正端 |
| 17 | GND | |
| 18 | MIPI_L2_N | 数据线2负端（预留） |
| 19 | MIPI_L2_P | 数据线2正端（预留） |
| 20 | GND | |
| 21 | MIPI_L3_N | 数据线3负端（预留） |
| 22 | MIPI_L3_P | 数据线3正端（预留） |
| 23 | GND | |
| 24 | SCL | I2C 时钟线, 3.3V电平 |
| 25 | SDA | I2C 数据线, 3.3V电平 |
| 26 | GPIO3 | 预留 |
| 27 | OUT_2 | 可配置输出2，3.3V电平 |
| 28 | OUT_1 | 可配置输出1，3.3V电平 |
| 29 | TriggerIN | 触发输入，3.3V电平 |
| 30 | GND | |
6 PCBA尺寸图
7 PCBA 3D STP文件
